概要

1. 太陽光パネルの状態を空から解析！！

   赤外線カメラ搭載のドローンを使い、ホットスポット(異常個所・故障箇所)を検出し解析します。

2. ホットスポット現象とは？？

   ハンダ不良といった製造不具合や落ち葉・砂埃・鳥のフンなどによって「ホットスポット現象」という問題が起こることがあります。

   ホットスポット現象とは何らかの物体(落ち葉など)が太陽電池の表面に付着して長期間完全な影となった場合、その部分が発熱してしまいそれによってセル(パネルの一部分)が破損してしまうという現象です。

特徴

1. 点検の効率アップ！！
   飛行ロボットにより、広大な敷地でも、短時間のうちに点検ができ、効率化が図れます。


2. ２種類のカメラ搭載で高精度の点検を実施
   赤外線カメラ画像により、温度の高い場所を検出し、目視・カラーカメラ画像で状況を確認します。


3. 診断結果をレポートで提出
   診断結果や取得画像データはすべてご提供いたします。健康状態を証明することによって、資産物価の向上につながります。



調査手順

機械詳細

製品仕様

640×512
製品	FLIR Aerial Utility Kit6432R
素子数	640×512
画角	32×26°(19㎜)
瞬時視野角	0.895mrad
パーツナンバー	76005-1505(30Hz) 76605-1505(9HZ)
Inspire T600 airoraft	×1台
コントローラー	×2台
バッテリー	×2台
iPadmini4(64GB)	×2台
赤外線カメラZenmuseXTR	×1台
4Kビデオカメラ×3	×1台
FLIR Toois+ (ソフトウェア)	×1個

FLIR Aerial (T600) 用オプション	パーツナンバー
コントローラー	4142309JP
機体用バッテリー	4142308
プロペラ	4142310
初期導入トレーニング	Thermal&Drone Training 1Day

仕様用と例
ソーラーパネル点検	行方不明者の探索
電力送電線の高所点検	侵入者監視
工場内の配管点検	テロ対策
海や河川への温排水の確認	鳥害獣の対策(行動分析)
住宅やビル屋上の状態確認	ヒートアイランド研究
構造物調査

調査実績

対象	場所	面積	調査期間
太陽光パネル	山口県熊毛郡	3.200㎡	2017/11/14

【衛星写真】	【赤外線画像】

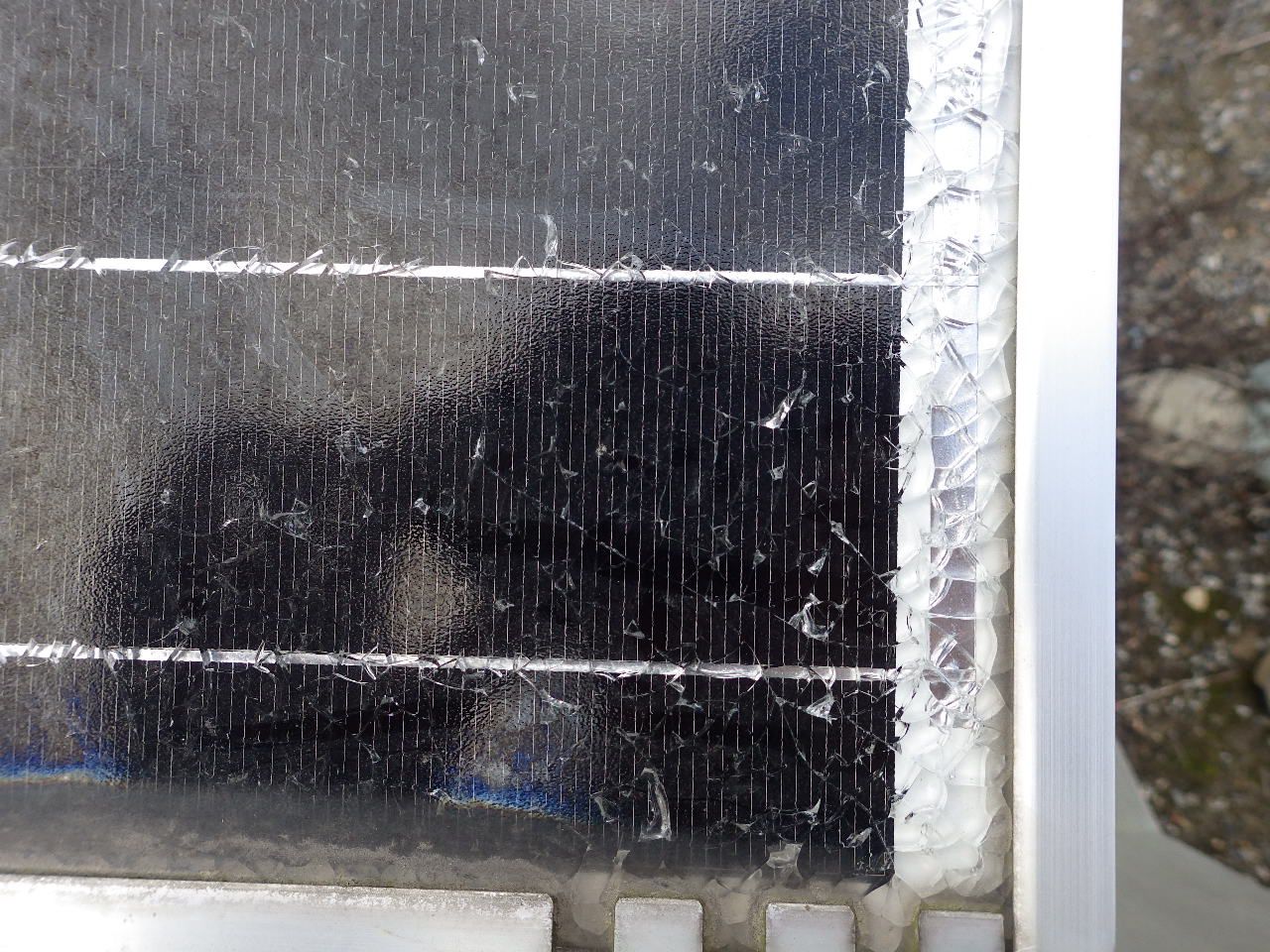

【鳥のフン】	【液晶の割れ】

動画 (太陽光パネル 赤外線カメラによる点検)

時間	個数	位置	パネル異常原因
0:09	2箇所	左パネル　 右上・右下	フン・汚れ
0:26	1箇所	真ん中　右端	フン・汚れ
0:52	1箇所	真ん中　左端	フン・汚れ
1:43	1箇所	真ん中	パネル割れ
2:11	1箇所	真ん中　右端	フン・汚れ
3:45	1箇所	真ん中　左端	ゴミ
4:45	1箇所	真ん中　左	ゴミ
5:27	2箇所	真ん中　右端	フン・汚れ
